Review Motherboard Gaming MSI MEG Z490 Ace

Motherboard kelas MEG Ace biasanya memotret MSI “tingkat menengah atas”, jika Anda melihat model motherboard Dewa sebagai tingkat tertinggi (dan jika motherboard benar-benar ekonomis). Selanjutnya, MEG Z490 Ace seharga $ 399,99 adalah salah satu motherboard Z490 terbaik di perusahaan, tetapi jangan tertipu oleh keunggulan lini Godlike (panel OLED terintegrasi, banyak kartu dan adaptor yang dibundel). Ini juga jauh lebih murah, sekitar setengah harga Z490 Dewa, tetapi hadir dengan desain panel pintar dan pelengkap I/O yang kuat. Namun, langkah awal yang ditemukan dengan BIOS menunjukkan bahwa pembeli MSI paling setia ingin menunggu satu atau dua patch, dan melihat bagaimana kinerja forum online dengan memberikan $ 400 secara penuh.

Desain lukisan

MEG Z490 Ace dicat hitam dan oranye, dengan garis abu-abu terlihat di permukaan heatsink dan kap mesin. Skema warna ini membuat perubahan langkah yang bagus. Banyak motherboard kelas atas (termasuk beberapa papan MSI) berwarna hitam dan merah, dan efeknya mungkin tampak berlebihan. Warna oranye tidak hanya membantu membedakan MEG Z490 Ace, tetapi juga terlihat menyenangkan dan bergaya.

MSI menyediakan papan dengan tingkat daya 16 + 1 90 amp yang didinginkan oleh pipa panas tebal dan heatsink. Rakitan kipas kecil di bawah penutup I/O belakang menarik udara dari bagian belakang casing untuk membantu mendinginkan komponen pengatur daya, yang dapat meningkatkan kinerja secara keseluruhan dan menghasilkan hasil overclocking yang lebih baik.

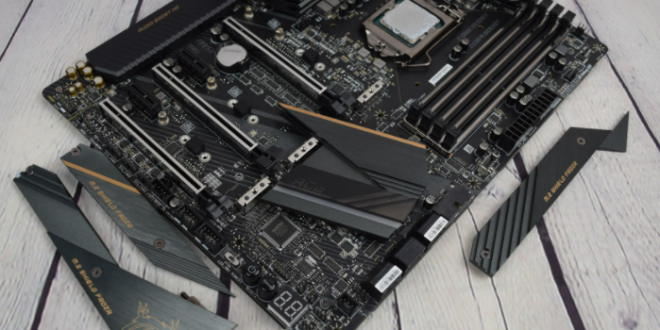

Chip heatsink pada board ini cukup kecil, namun terhubung langsung ke tiga heatsink lainnya yang membuka slot M.2. Desain ini memungkinkan heatsink untuk mentransfer panas dari satu ke yang lain, sehingga dapat digunakan sebagai bagian dari heatsink besar. Semua heatsink ini dapat dilepas sendiri, yang berguna dan mudah untuk menambah atau melepas SSD M.2.

Heatsink chipset juga memiliki LED RGB, serta penutup I/O belakang. Lampu-lampu ini membantu menambah semangat pada tampilan ruang publik. Lampu dapat dikontrol melalui BIOS motherboard, atau sebagai alternatif, melalui perangkat lunak MSI di-Windows Dragon Center.

MSI MEG Z490 Ace memiliki fitur jaringan pejalan kaki yang cukup untuk panel yang dekat dengan flagship. Ini memiliki chip Wi-Fi cepat terintegrasi Intel AX201 802.11ax, yang pada dasarnya adalah chip yang sama yang digunakan pada semua motherboard Z490 yang memiliki Wi-Fi internal. Tidak ada masalah atau kejutan di sini. Pengontrol Ethernet papan tidak seperti yang saya harapkan untuk papan $ 399. Anda mendapatkan dua kabel NIC di Ace, yang terbaik adalah chip Realtek 8125B dan mendukung bandwidth hingga 2.5Gbps. NIC sekunder adalah pengontrol Intel i219V 1Gbps.

Perhatikan bahwa solusi ini dapat digunakan untuk sebagian besar dari mereka, terutama jika kita umumnya tidak dapat mencapai Internet 1 Gbps atau lebih baik. Tidak hanya itu titik penjualan utama Ace, karena beberapa tempat bersaing berada dalam kisaran harga yang sama dengan kontrol Ethernet 10Gbps. Tetapi sekali lagi, jika Anda tidak dapat memanfaatkan kecepatan itu, Anda tidak akan rugi.

Chip audio master memiliki harga yang sama: solid, tetapi tidak mengejutkan. Sama seperti motherboard semi-layak saat ini, MEG Z490 Ace didasarkan pada codec Realtek ALC1220. Chip ini bekerja cukup baik, dengan SNR 120dB, tetapi hanya digunakan di sini untuk jack audio belakang pada motherboard. Soket audio panel depan, jika dipasang, akan didukung dengan chip ESS Sabre 9018Q2C terpisah, yang lebih menarik. Dirancang sebagai SoC lengkap dengan DSP internal, ESS Sabre 9018Q2C mendukung dua saluran audio 32-bit 384kHz. Jika Anda mendengarkan musik atau menguasai konten dengan headphone berkualitas, ini akan membuat Anda tetap termotivasi.

BACA JUGA  Cara memilih casing CPU

Semua port saat badai

MSI memanfaatkan sepenuhnya panel I/O belakang pada Ace dengan mengisi banyak port dan ventilasi. Tidak ada ruang yang terbuang di sini, penutup I / O terpasang di papan, dan tidak disediakan sebagai bagian terpisah untuk merusak jari Anda.

Anda akan menemukan total delapan port USB di sini, salah satunya adalah port USB Type-C dengan dukungan bandwidth 20Gbps teoritis. Juga termasuk: jack internet kabel RJ-45, dua konektor antena, port S / PDIF, dan beberapa jack audio 3,5 mm berlapis emas. Anda juga memiliki port PS / 2 yang lebih lama di sini, jika Anda ingin menggunakan keyboard atau mouse yang lebih lama. Saya lebih suka satu atau dua USB lagi, tetapi Anda menginginkannya jika Anda menginginkannya.

Di bagian atas papan I/O terdapat dua tombol untuk mengontrol BIOS papan. Seseorang hanya akan memindai CMOS; Yang lain membuka BIOS ke versi yang lebih baru. Anda harus berhati-hati saat menggunakan tombol-tombol ini, karena tombol-tombol ini tidak tersembunyi tetapi berada pada tingkat yang sama dengan papan I / O, yang berarti Anda secara teoritis dapat menekannya secara tidak sengaja.

Banyak ventilasi kecil di panel I/O belakang tidak rusak, tetapi dirancang untuk memungkinkan aliran udara tambahan masuk ke sistem. Aliran ini didukung oleh kipas kecil yang terletak di bagian belakang papan. Ini akan membantu menjaga sirkuit pengaturan daya yang sangat penting agar tidak terlalu panas.

Pengalaman konstruksi

Ketika datang untuk membuat motherboard, faktor utama biasanya di mana port ditempatkan, seberapa dekat mereka, dan heatsink. Beberapa papan dirancang agar mudah dalam hal ini dan terkadang saya menemukan diri saya mencoba menghubungkan kabel ke port yang sangat dekat dengan heatsink. Tidak ada serangan ace.

Secara umum, MSI telah memasang port pada PCB Ace dengan cara agar mudah diakses. Konektor daya CPU di sudut kiri atas papan cukup dekat dengan unit pendingin, tetapi unit pendingin pendek dan tidak mengganggu koneksi kabel. Semua konektor USB 3.0 dan SATA 3.0 pada papan ditempatkan di sudut kanan atas papan, karena Anda akan dapat mengakses port tersebut bahkan jika kartu video terpasang kuat di sistem.

Aspek terburuk dari rencana umum? Kepala kipas CPU ditempatkan di antara unit pendingin di bagian atas VRM dan sudut atas papan. Jika Anda menggunakan pendingin cair yang dipasang di bagian atas kasing, kepala ini mungkin sulit diakses, tergantung pada desain dan pembersihan sarung tangan.

Tampilan Cepat BIOS: Perjalanan Bergelombang

Tapi, sayangnya, ulasan ini akan jauh lebih gelap.

Dalam contoh saya, MEG Z490 Ace, yang digunakan dengan CPU Core i9-10900K, menunjukkan BIOS yang belum matang, yang terkadang hampir tidak dapat digunakan. Awalnya saya memiliki masalah untuk membuat papan berfungsi, tetapi akhirnya saya dapat memperbarui BIOS terbaru (sejak menulis ini) ke papan dan membuatnya berfungsi. Sebelum mempelajari ini, mari kita lihat tata letak dan fitur BIOS.

Seperti kebanyakan motherboard MSI modern, MEG Z490 Ace menggunakan antarmuka UEFI MSI Click BIOS 5. Saya bukan penggemar MSI Click BIOS (sekali lagi, BIOS terasa berbeda), tetapi bisa mengatasinya. Saat Anda masuk ke BIOS untuk pertama kalinya, Anda mulai di antarmuka Mode Mudah, dan ini adalah salah satu bidang yang Klik BIOS 5.

Menu Easy Mode sederhana dan mudah digunakan. Informasi sistem dasar ditampilkan di bagian atas layar dan di tengah. Dari sini, Anda dapat mem-flash BIOS, beralih di antara profil memori, dan menyesuaikan beberapa pengaturan lainnya. Anda juga memiliki tombol di sini untuk mengaktifkan atau menonaktifkan Game Boost, alat overclocking internal dari MSI.

BACA JUGA  Agar Tidak Tertipu Ini Cara Mengetahui Spek Laptop Yang akan Kamu Beli atau Jual

Namun, menu mode mudah tidak sempurna. Masalah terbesar adalah tombol Game Boost dan Memory Profile. Jika saya mengklik tombol, tombol akan berkedip antara putih dan merah, tetapi tidak ada indikasi warna yang menunjukkan “hidup” dan yang menunjukkan “mati”. Ini adalah hal yang perlu diketahui oleh pengguna yang tidak berpengalaman.

Saya dapat mendeteksi bahwa tanda merah menunjukkan “aktif” hanya dengan melihat menu yang lebih maju, tetapi saya adalah siswa yang sabar dari BIOS motherboard, karena saya sudah memeriksanya lagi. Orang asing bekerja di BIOS, jangan lakukan ini hanya untuk melihat apakah ada yang aktif. Menu Easy Mode juga tidak memiliki opsi boot override, yang paling sering saya rujuk di sini karena sangat berguna saat mengatur sistem operasi.

Game Boost juga terasa sangat menyenangkan. Dengan mengaktifkan Game Boost, board menetapkan 1.375 volt konstan pada prosesor. Ini tidak hanya mendorong daya ke dalam prosesor, tetapi juga menonaktifkan fitur hemat daya. CPU dapat digunakan lebih cepat seperti halnya prosesor Intel Core i9-10900K yang saat ini terpasang pada kecepatan maksimum 5.5GHz, tetapi board ini mulai menunjukkan perilaku yang aneh.

Saya mem-boot ke Windows dengan Game Boost diaktifkan dan memulai beberapa tolok ukur. Menggunakan Cinebench untuk menguji satu inti, dan melihat kecepatan jam CPU di Task Manager, saya tidak melihat prosesor mencapai 5.5GHz. Saya mencoba lagi dengan OpenHardwareMonitor untuk melacak kecepatan jam CPU, dan sekali lagi, saya tidak pernah melihat kecepatan jam CPU mencapai maksimum seperti yang diatur di BIOS. Yang tertinggi adalah 5,1 GHz. CPU tidak termottle selama pengujian. Itu tidak mencapai sekitar 60 ° C. Saya tidak dapat menemukan alasan untuk pemisahan ini.

Setelah me-reboot sistem dan mem-boot ulang ke BIOS, saya mematikan Game Boost dan menjalankan overclocking manual CPU untuk melihat hasil apa yang bisa saya dapatkan. Di sini sekali lagi, dewan bertindak agak aneh. Intel Core i9-10900K memiliki kecepatan prosesor maksimum 5.3GHz, tetapi hanya satu inti yang dapat mencapai kecepatan itu dengan cepat, setidaknya secara default. Dengan semua core diaktifkan, CPU maksimum yang harus digunakan adalah 4,9GHz, tetapi MSI tampaknya telah mengatur BIOS untuk meng-overclock CPU secara otomatis bahkan ketika Game Boost dimatikan. Alih-alih pengaturan jam default, MEG Z490 Ace Core i9-10900K memaksa inti CPU pada 5.3GHz dan semua 10 inti pada 5.1GHz.

Pengaturan yang ditampilkan oleh MEG Z490 Ace sebagai pengaturan jam default untuk Core i9-10900K persis seperti yang saya harapkan saat melakukan overclocking CPU itu sendiri. Akibatnya, saya menghapus pengaturan apa pun, kecuali untuk tidak menonaktifkan Game Boost, dan mem-boot ulang ke Windows untuk menguji sistem. Namun, saya tahu lagi bahwa CPU berjalan dengan kecepatan di bawah maksimum yang ditentukan. Kali ini, dengan Cinebench berjalan, kecepatan clock tertinggi yang dapat saya ingat adalah 4,9GHz.

Karena BIOS dipisahkan antara status BIOS dan Monitor di Windows, saya tidak tahu bagaimana melanjutkan sistem overclocking itu sendiri. Akhirnya, saya memutuskan untuk meninggalkan papan dalam pengaturan stok dan beralih ke tes lain.

Sebelum beralih ke sisi perangkat lunak, hal terakhir yang perlu saya ingat adalah tindakan kipas yang dipasang pada CPU di ruang ini. Agar prosesor tetap dingin saat melakukan overclock, saya mencoba pendingin air Cormmir 240mm lebih tinggi. Panas tidak pernah terbukti menjadi masalah selama pengujian, karena suhu tidak pernah melebihi 60 ° C yang dikontrol. Karena pengangguran, staf sementara diberhentikan pada tahun 1930-an. Meskipun suhunya cukup rendah, motherboard berulang kali memaksa kipas AIO menjadi dingin agar bisa berjalan dengan ledakan. Ini terjadi selama semua fase dengan atau tanpa Game Boost diaktifkan. Kipas angin akan melambat, tetapi ini hanya sesaat, dan dia akan bangun lagi.

BACA JUGA  Cara Download Video IGTV Tanpa Menggunakan Aplikasi Tambahan

Driver dan perangkat lunak

Setelah boot pertama, saya dapat menginstal sebagian besar driver sistem untuk ruang ini tanpa terlebih dahulu online atau mengunduh pembaruan Windows. Satu-satunya driver yang tidak dapat saya instal secara langsung adalah driver Intel Gigabit NIC. Ini bukan masalah serius, driver NIC 2.5Gbps dan chipset Wi-Fi terpasang dengan benar, dan setelah memperbarui Windows selama beberapa waktu, saya kemudian dapat menarik driver terakhir tanpa masalah.

MSI tidak mengirimkan Ace Z490 dengan banyak perangkat lunak. Perusahaan mengandalkan perangkat lunak Dragon Center untuk menjadi aplikasi lengkap untuk overclocking, pembaruan driver, manajemen jaringan, dan kontrol pencahayaan LED RGB. Dalam banyak hal, saya menyukai pendekatan ini, karena saya lebih suka memiliki program serbaguna untuk menangani semua tugas ini, daripada menggunakan aplikasi yang berbeda, di mana Anda mendapatkan beberapa papan OEM. Tetapi saya juga menemukan pendekatan MSI untuk menampilkan program ini sangat mengganggu.

Setelah mengunduh, menginstal, dan meluncurkan Dragon Center, hal pertama yang diminta oleh program adalah mengunduh SDK. Saya tidak tahu mengapa MSI tidak mengunduh semua program untuk memulai, dan harus mengunduh paket lain adalah tugas penting. Program ini memberi Anda opsi untuk melewati unduhan ini, tetapi jangan klik opsi itu! Karena jika Anda melakukannya, program tidak akan melakukan apa-apa, dan Anda akan macet. Jika Anda mengklik Lewati, Anda harus menghapus instalasi program, lalu menginstal ulang untuk masuk ke dialog untuk mengunduh ulang SDK. Hanya setelah melakukan ini, Anda dapat menggunakan program ini.

Terakhir, perangkat lunak tampaknya lebih berguna, tetapi saya tidak akan terganggu jika MSI tidak menyediakan perangkat lunak lengkap dari awal.

MSI juga mengirimkan board ini dengan software audio Nahimic 3, yang dapat menerapkan beberapa efek khusus seperti simulasi audio 3D ke audio Anda. Untuk mendapatkan program ini, Anda perlu mengunduhnya dari Microsoft Store di Windows 10. Program ini tidak disertakan sebagai bagian dari paket Dragon Center.

BIOS membutuhkan lebih banyak memasak

Meninjau MEG Z490 Ace lebih sulit daripada motherboard biasa. Pekerjaan lucu pada firmware papan benar-benar berbahaya, tetapi masalah seperti itu biasanya diselesaikan dengan pembaruan BIOS yang akan datang. Namun, fakta bahwa forum ini tidak dilanjutkan lebih dari sebulan yang lalu dan sekarang masih ada di negara ini, menimbulkan kekhawatiran.

Melalui masalah perangkat lunak, tata letak papan mudah ditangani, dan backend I / O kurang lebih sama seperti yang saya inginkan pada setiap papan I / O. Sebagian dari diri saya ingin menikmati forum ini lebih dari saat ini negara. Tetapi BIOS ini membuat pilihan yang sulit untuk direkomendasikan pada tulisan ini. Tip: Ingatlah riwayat tinjauan pembaruan BIOS di situs web MSI, dan pantau terus forum dan Reddit untuk melihat cara kerja BIOS untuk board ini.
